Relier des panneaux solaires au tableau électrique d’une maison repose sur une chaîne d’équipements bien précise, où chaque maillon a un rôle de sécurité ou de conversion. Comprendre ce schéma permet de dialoguer avec son installateur, de vérifier la conformité des travaux ou simplement de savoir ce qui se cache derrière son compteur. Voici comment le courant produit par les panneaux arrive jusqu’aux prises de la maison.
Le schéma de raccordement, étape par étape
Le principe est toujours le même, qu’il s’agisse d’une installation de 3 kWc ou de 9 kWc : les panneaux produisent du courant continu (DC), un onduleur le transforme en courant alternatif (AC) compatible avec le réseau domestique, puis ce courant rejoint le tableau électrique par un départ dédié. Entre chaque étape, des protections électriques évitent les surtensions, les courts-circuits et les risques d’électrocution.
Le trajet du courant en un coup d’œil
Panneaux photovoltaïques → câbles DC → coffret DC (sectionneur, protections, parafoudre si nécessaire) → onduleur → coffret AC (disjoncteur dédié, différentiel 30 mA) → tableau électrique principal → charges de la maison ou réseau public.
Branchement côté DC (panneaux vers onduleur)

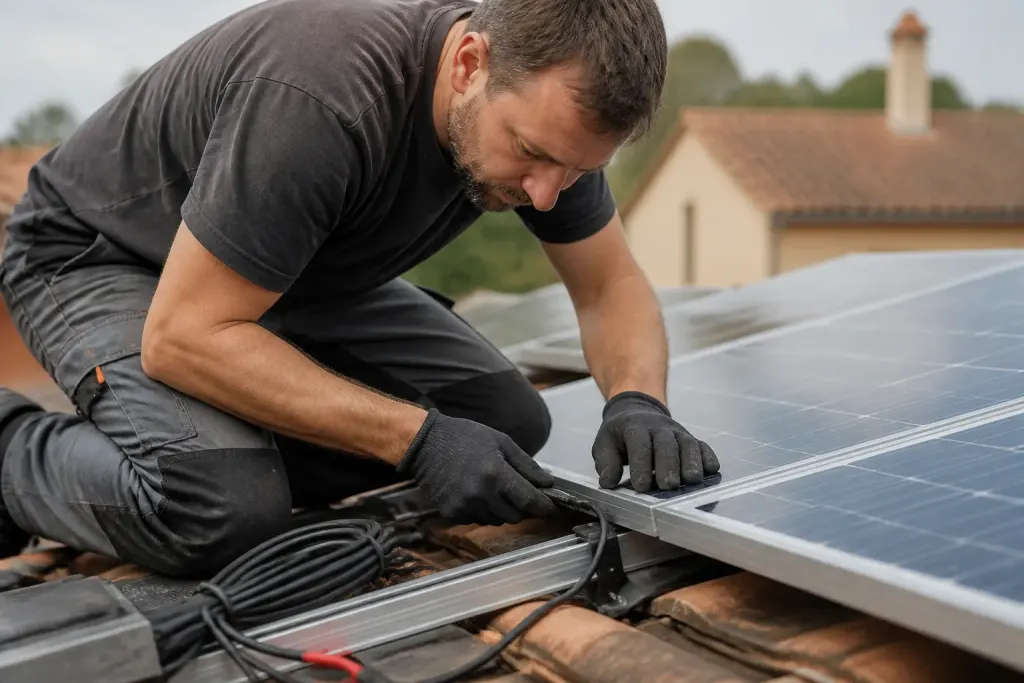

Sur le toit, les panneaux sont reliés entre eux en branchement série ou en branchement parallèle selon la configuration souhaitée. Le branchement série additionne les tensions, ce qui convient bien aux onduleurs string classiques, tandis que le branchement parallèle additionne les intensités et limite l’impact d’un ombrage partiel sur la production globale. Les connecteurs MC4 assurent une jonction étanche et sécurisée entre les câbles des différents panneaux.
Le courant continu circule ensuite vers un coffret DC installé à proximité de l’onduleur, qui regroupe un sectionneur permettant de couper l’installation en toute sécurité, ainsi qu’un parafoudre quand la longueur de câblage ou l’exposition aux orages le justifie. Dans les systèmes hors réseau ou avec stockage, un régulateur de charge peut aussi intervenir à ce niveau pour gérer la charge des batteries.
Branchement côté AC (onduleur vers tableau)

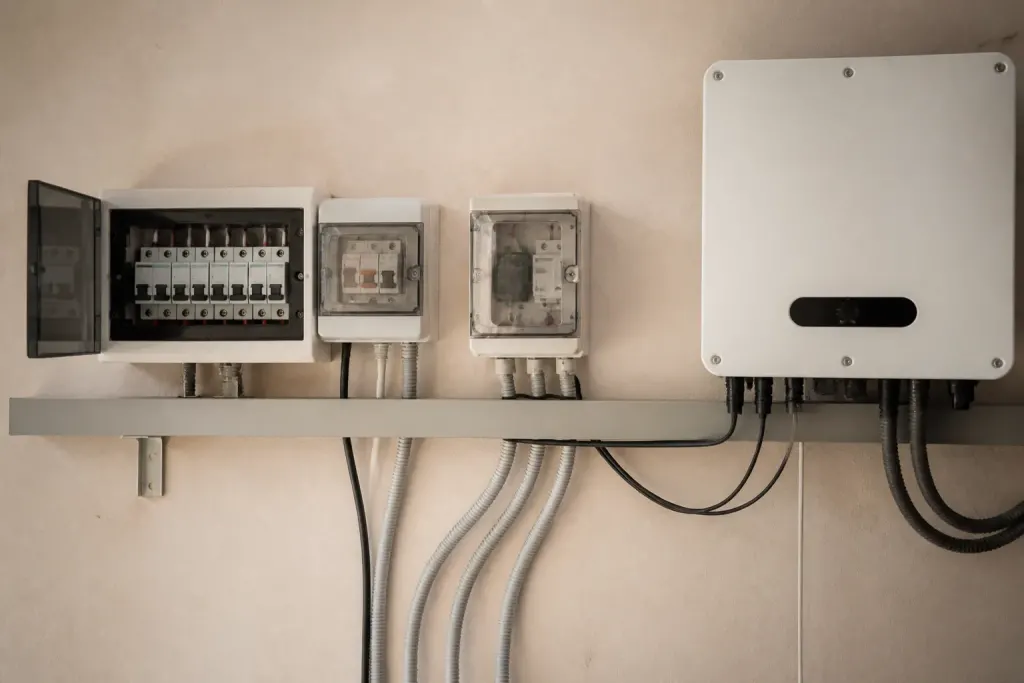

L’onduleur convertit le courant continu en 230 V alternatif, au format attendu par le réseau domestique. En sortie, le courant traverse un coffret AC équipé d’un disjoncteur divisionnaire dédié et, selon la configuration retenue, d’un interrupteur différentiel de 30 mA qui protège les personnes contre les défauts d’isolement. Un second parafoudre peut être ajouté à cet étage si la protection côté DC ne suffit pas à couvrir l’ensemble de l’installation.

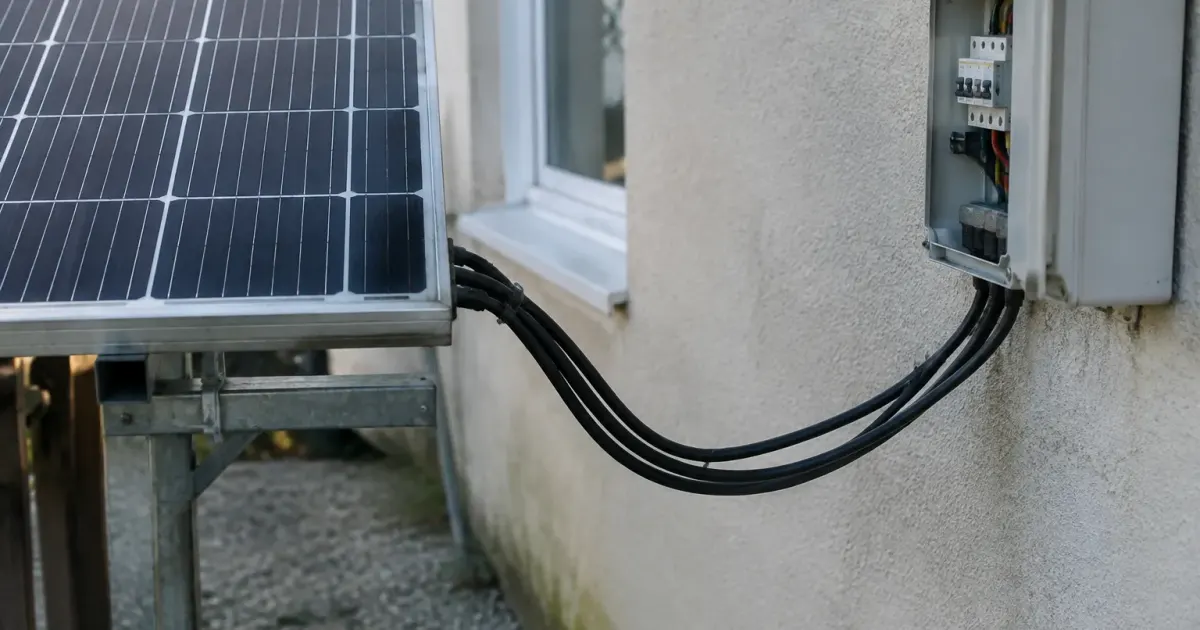

Le câble AC rejoint enfin le tableau électrique principal par un circuit dédié, distinct de tous les autres départs de la maison, avec sa propre protection en tête de ligne. Ce départ est obligatoirement raccordé en aval du disjoncteur général, jamais directement sur un circuit existant.
Composants du système photovoltaïque raccordé
Une installation raccordée au tableau repose sur cinq familles d’éléments : les panneaux photovoltaïques eux-mêmes, les câbles et connecteurs côté DC, l’onduleur (ou l’onduleur hybride si une batterie est prévue), les protections électriques réparties de part et d’autre de l’onduleur, et enfin le tableau électrique qui accueille le départ dédié. Le choix de la section de câbles dépend directement de la puissance installée et de la distance entre les panneaux et l’onduleur.
| Puissance installée | Section de câble DC indicative | Section de câble AC indicative |
|---|---|---|
| 3 kWc | 4 mm² | 2,5 mm² |
| 6 kWc | 6 mm² | 4 mm² |
| 9 kWc | 6 à 10 mm² | 6 mm² |
Ces valeurs restent indicatives : la section réelle se calcule selon la chute de tension admise, la longueur de câble et le type de pose. Un dimensionnement trop juste échauffe les conducteurs et fait chuter le rendement.
Protections électriques obligatoires
Trois dispositifs reviennent systématiquement dans un schéma conforme : le disjoncteur divisionnaire qui isole le circuit photovoltaïque en cas de surintensité, l’interrupteur différentiel qui coupe l’alimentation en cas de fuite de courant vers la terre, et le parafoudre qui absorbe les surtensions liées à la foudre ou aux manœuvres du réseau. La mise à la terre de l’ensemble des masses métalliques (structure des panneaux, coffrets, onduleur) complète ce dispositif et conditionne la validité du contrôle final.
Le raccordement doit aussi tenir compte du type d’alimentation de la maison : en monophasé, l’onduleur injecte sur une seule phase, alors qu’en triphasé, la puissance peut être répartie sur les trois phases ou concentrée sur une seule selon le modèle d’onduleur choisi. Cette distinction influence directement le choix du matériel et le calibrage des protections.
Raccordement avec batterie de stockage
Quand l’installation intègre une batterie de stockage pour maximiser l’autoconsommation, le schéma se complexifie légèrement. Un onduleur hybride gère alors à la fois la conversion DC/AC des panneaux et la charge/décharge de la batterie, souvent via un port DC dédié qui évite une double conversion inutile. Le surplus non consommé et non stocké peut ensuite être injecté sur le réseau ou simplement écrêté, selon le contrat souscrit.
Dans certaines configurations plus simples ou hors réseau, un régulateur de charge séparé fait l’interface entre les panneaux et la batterie, en amont de l’onduleur. Ce montage reste moins courant sur les installations résidentielles raccordées, mais il garde tout son sens pour les sites isolés.
Normes et démarches administratives
Une installation photovoltaïque raccordée doit respecter la norme NF C 15-100 ainsi que le guide UTE C 15-712-1, spécifique au photovoltaïque. La conception du schéma et la pose des protections reviennent à un professionnel qualifié, seul habilité à garantir la conformité et à limiter les risques d’incendie ou de retour de courant vers le réseau en cas de coupure.
Une fois les travaux terminés, le Consuel délivre l’attestation de conformité électrique indispensable avant la mise en service. Le raccordement au réseau public passe ensuite par Enedis, qui organise généralement la pose ou le paramétrage d’un compteur Linky compatible avec l’injection de production. Pour les installations en autoconsommation avec vente du surplus, le contrat CACSI (Convention d’Autoconsommation avec Injection) formalise les modalités techniques et financières de ce surplus revendu.
Ce schéma reste une base de lecture : la configuration exacte varie selon la puissance de l’installation, le type d’onduleur retenu et la présence ou non d’un système de stockage. Faire vérifier son propre schéma par un installateur certifié reste le meilleur moyen de s’assurer que chaque protection est correctement dimensionnée avant la mise sous tension.
